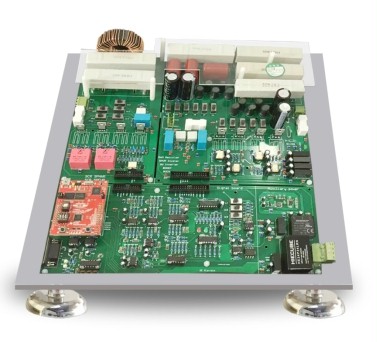

详细介绍
产品特点：
（1）设计精致，完全模块化，可扩展性强；
（2）结构清晰，利于强化理论知识学习；
（3）内容完善，涵盖《电子电子技术》所有电路拓扑结构；
主要构成：
1.上位机监控部分
系统的上位机界面设计采用Qt 5.8开发调试环境开发。通过设置串口保证与DSP通讯无误，然后点击按钮进入下一界面，同时上位机给DSP发出控制命令，使DSP跳转至点击按钮所对应的实验程序。防止误操作。
2.主控制板
主控板采用 TI公司的 C2000™ Piccolo™ 32 位微控制器TMS320F28027 型号芯片，最高 60MHz 的时钟频率，高达 64KB 的闪存。主控板引出的硬件资源为：TI DSP 高性能仿真器接口；13路12bit AD，转换时间为 216.67ns，输入范围为0~3.3V；1 路 SCI 串口模块，用于与上位机通讯；1通道 eCAP 功能引脚；8个PWM通道，用于驱动MOS管和晶闸管；1 路 IIC 接口，1 路 SPI 接口；1 个复位按键；引出充足的拓展 IO 以供使用。
3.主电路板
主电路板包括实验的主电路、MOSFET驱动电路、晶闸管（SCR）驱动电路和电流电压采样电路。主控制板发出的控制信号作用于此电路板，完成Buck、Boost、单相半波整流、单相全波整流、方波逆变、SPWM逆变和PWM整流实验，同时通过电压传感器和电流传感器对实验时的电压电流信号进行采样并发送至信号处理板。
4.信号处理板
信号处理板是连接主控制板和主电路板的媒介。用来放大DSP发出的PWM信号并传送给主电路板，使控制信号满足主电路板上驱动电路的输入信号要求，同时接受主电路板发送来的电压电流信号并将之转化为DSP可识别的AD信号。
5.辅助电源模块
辅助电源模块的输入为220V交流电，经过各模块后转换为多路直流+15V输出，用于给电路中的各运放电路供电。通过TPS54328芯片将+15V直流电源转换为+5V直流电源给主控板供电，+5V直流电源又通过HT7333芯片转换为+3.3V用于其它信号处理电路中。
适配教材：
《电力电子技术》、《电力电子控制系统》
可完成实验：
| 实验名称 | 实验指标 |
| Buck变换器实验 | 输入电压：DC24V±4V；输出电压：0V～24V |
| 开关频率10KHz～20KHz可调 | |
| 占空比0～1可调 | |
| Boost变换器实验 | 输入电压：DC24V±4V；输出电压：24V～96V |
| 开关频率10KHz～20KHz可调 | |
| 占空比0～1可调 | |
| 单相可控整流器实验（半波和全波） | 输入电压：AC24V±4V |
| 触发角度为0°～90°可调 | |
| 方波逆变器实验 | 输入电压：DC24V±4V |
| 输出频率为50Hz±0.5Hz | |
| 单相SPWM逆变器实验 | 输入电压：DC24V±4V |
| 输出频率为50Hz±0.5Hz | |
| 单相PWM整流器实验 | 输入电压：AC24V±4V |
| 输出电压：DC36V～100V |
