详细介绍

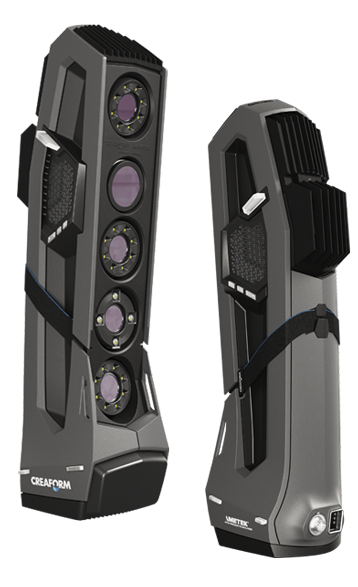

Go!SCAN SPARK™技术参数

精度

高达0.050mm

体积精度（基于部件尺寸）

0.050 mm + 0.150 mm/m

体积精度(采用 MaxSHOT Next™ | Elite(3)

0.050 mm + 0.150 mm/m

测量分辨率

0.100mm

网格分辨率

0.200mm

测量速率

1,500,000 次测量/秒

光源

白光(99条)

定位方法

几何形状和/或颜色和/或目标点

扫描区域

390 x 390 mm

基准距

400 mm

景深

450 mm

部件尺寸范围 (推荐)

0.1–4 m

纹理分辨率

50 - 200 DPI

纹理颜色

24 bits

软件

VXelements

输出格式

dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

兼容软件(4)

3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)

重量

1.25kg

尺寸
(长 x 宽 x 高)

89 x 114 x 346 mm

连接标准

1 X USB 3.0

操作温度范围

5–40 °C

操作湿度范围
(非冷凝)

10–90%

认证

符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容

专利

CA 2,600,926、CN 200680014069.3、US 7,912,673、EP (FR, UK, DE) 1,877,726、AU 2006222458、US 8,032,327、JP 4,871,352、EP (FR, UK, DE) 2,278,271、IN 266,573、US 7,487,063、CA 2,529,044、CA 2,810,587、US 8,836,766、JP 5,635,218、CA 2,875,754、EP (FR, UK, DE) 2,751,521、US 9,325,974、CA 2,835,306、CN 201280023545.3、CN 201280049264.5、JP 6,025,830、EP (FR、UK、DE) 2,875,314、CN ZL 201380029999.6、JP 6,267,700、EP (FR、UK、DE) 3,102,908、US 15/114,563、CN 201580007340X

（1) 校准球体工具直径测量的典型值。

(2) 采用定位目标点或充分呈现几何形状/颜色纹理的物体进行定位。采用定位目标点借助可追踪长度标准件来评估性能。

(3) 对于给定型号，使用MaxSHOT 3D时的系统体积精度不会优于基础精度。

(4) 通过网格和点云导入，也与所有主要计量、CAD、计算机绘图软件兼容。
